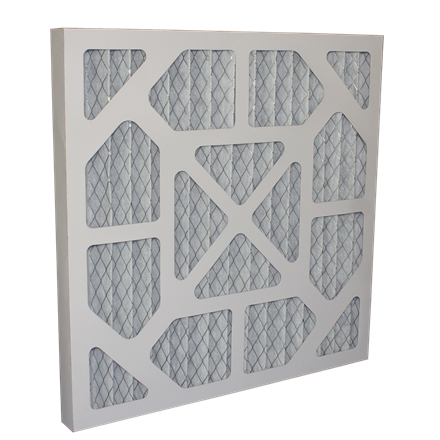

初效板式过滤器(纸框)

该型过滤器用于净化空调系统的新风首道过滤,主要过滤大气中2μm以上的悬浮微粒及各种异物(如:清扫扬尘、花粉、螨虫、沙尘、喷漆、纤维尘、杨柳絮等);但是不可清洗,属于一次性消耗品。

外框 防潮纸边框
滤料 敷网滤棉
过滤效率 G3/G4/M5
连续运行温度 ≤80 ℃
额定风速 2.5m/s
产品应用 1、洁净室的集中通风系统的预过滤;
2、普通工业大户的集中通风系统;
3、中央空调通风系统、制药、医院、电子、食品等 工业净化中。
4、畜牧养殖通风净化预过滤

产品特点

● 防潮设计,结构坚固

滤棉有金属网支撑,强度大,不易变形。

● 一次性可弃式

纸外框,便于废弃处理并且使用成本低。

● 优质蓬松滤料,容尘量大

应用范围广,可选择不同效率等级的滤料,做成不同效率的过滤器。折数越多,滤料面积越大,对应阻力也会越低。

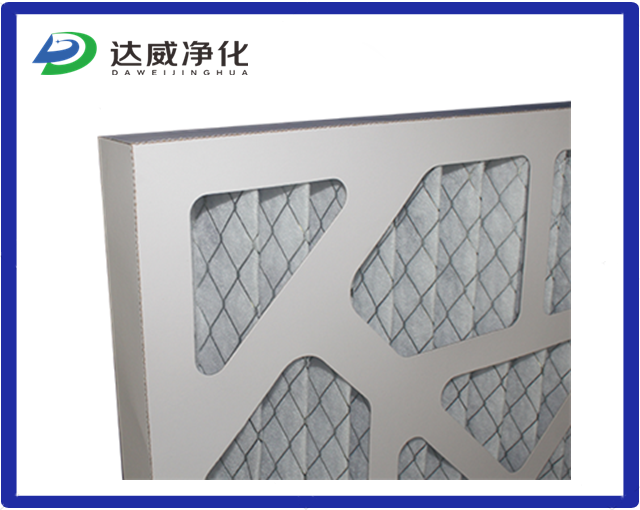

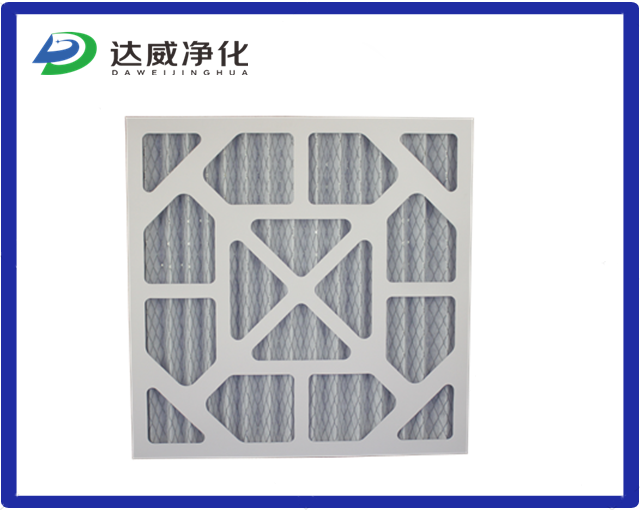

产品细节

产品参数

名义尺寸 外形尺寸 额定风量 褶数 过滤面积 过滤级别 初阻力 建议终阻力
W*H*D (inch) W*H*D (mm) (m³/h) (褶) EN779 (pa) (Pa)
24*24*1 595*595*21 2380 30 0.78 G3 55 150
12*24*1 290*595*21 1190 16 0.42 G3 55 150
20*20*1 495*495*21 1640 23 0.5 G3 55 150
24*24*2 595*595*46 3400 30 1.57 G3 45 150
12*24*2 290*595*46 1700 16 0.83 G3 45 150
20*24*2 495*495*46 2360 23 1.02 G3 45 150
24*24*4 595*595*96 3400 30 3.42 G3 42 150
12*24*4 290*595*96 1700 16 1.82 G3 42 150
20*20*4 495*495*96 2360 23 2.18 G3 42 150

备注:不同风速下,阻力值不同。特殊尺寸规格可依据客户要求定制

ASHRAE52.2/EN779对照

ASHRAE52.2 EN779
MERV G1
MERV2-4 G2
MERV5-6 G3
MERV7-9 G4
MERV10 M5
MERV11-12 M6

初阻力-风速关系曲线图

图纸
