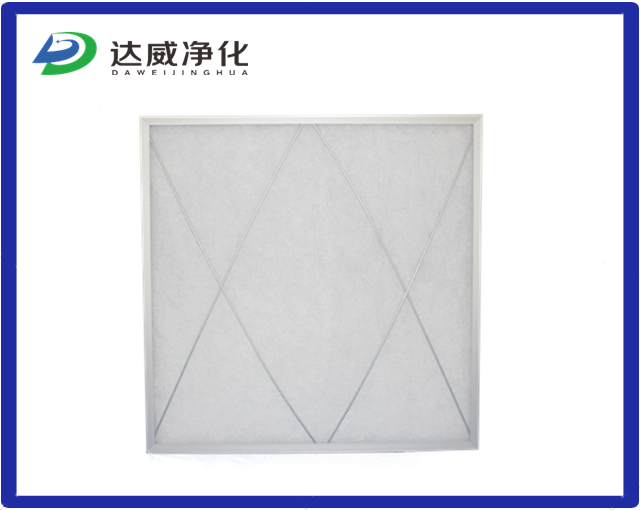

初效板式过滤器(平板式)

初效板式过滤器用于净化空调系统的新风首道过滤,主要过滤大气中2μm以上的悬浮微粒及各种异物(如:清扫扬尘、花粉、螨虫、沙尘、喷漆、纤维尘、杨柳絮等)

外框 铝框/镀锌框/不锈钢框
滤料 优质聚酯纤维滤棉

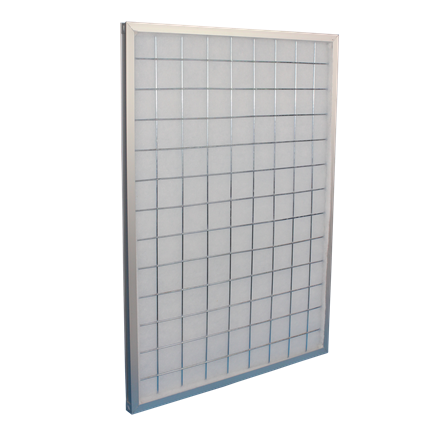

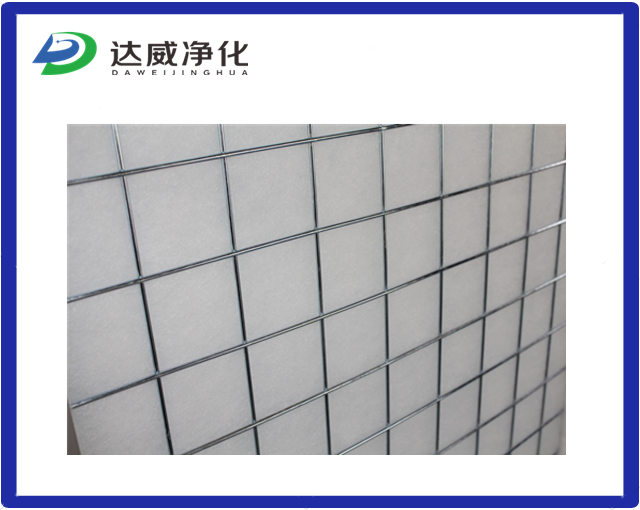

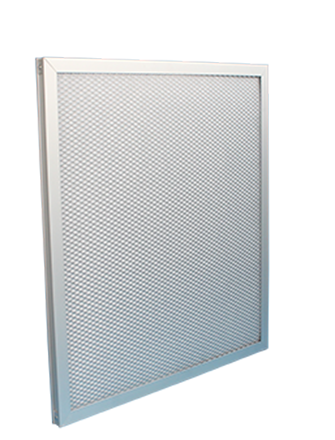

支撑网 镀锌方格网/菱形网
过滤效率 G3/G4
连续运行温度 ≤80℃
产品应用 中央空调和集中通风系统预过滤
洁净室回风过滤
局部高效过滤装置的预过滤

产品特点

● 坚固全金属框架,可清洗重复使用

可清洗,重复使用;过滤效率比尼龙网过滤器高。

● 结构简单,便于组合,方便安装

厚度薄,便于狭小空间安装。

●多种结构组合方式

可以根据客户的规格要求订做成平板式、合页式、推拉式。

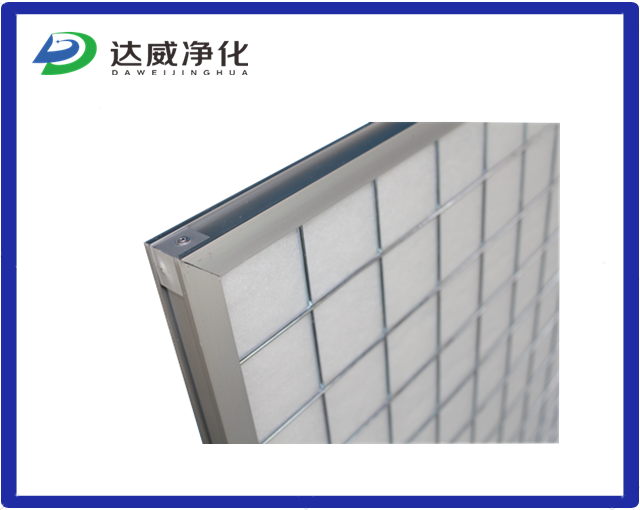

产品细节

产品参数

名义尺寸 外形尺寸 过滤效率 额定风量 初阻力 建议终阻力
W*H*D (inch) W*H*D (mm) EN779 (m³/h) (pa) (pa)
24*24*1 595*595*21 G3 1900 35 120
12*24*1 290*595*21 G3 1000 35 120
20*24*1 490*595*21 G3 1500 35 120
24*24*1 595*595*21 G4 1900 45 150
20*24*1 490*595*21 G4 1500 45 150
12*24*1 290*595*21 G4 1000 45 150

备注:不同风速下,阻力值不同。特殊尺寸规格可依据客户要求定制

ASHRAE52.2/EN779对照

ASHRAE52.2 EN779
MERV 1 G1
MERV2-4 G2
MERV5-6 G3
MERV7-9 G4
MERV10 M5
MERV11-12 M6

初阻力-风速关系曲线图

图纸
